Zwei blaue SW Verbindungen 5 ISO-gekennzeichnete Rohre mit Bolzen und Silberteilen auf weißem und rotem Hintergrund.

Schwarz- / Weißtrennung Ausführung SW5 B

Vermeidung von Kontaktkorrosion – sichere elektrische / galvanische Trennung von Flanschverbindungen aus unterschiedlichen Werkstoffen (z.B. Edelstahl / Kohlenstoffstahl).

Nachweise: Verbindungselemente nach DIN 30690 geprüft und ausgelegt, mit APZ 3.1 / 3.2 / 2.2 gemäß DIN EN 10204 bescheinigt.
Nach DRGL kein Druckgerät, Einzelbauteile nachgewiesen

  • Isolierende Flanschverbindung 5 mm
  • Bewährtes Isoliermaterial nach ISOflanges Spezifikation
  • Wellringdichtung mit Graphitauflage im Kraftnebenschluss
  • Dichtung kann ausgetauscht werden!
  • Blockflanschverbindung - hohe mechanische Festigkeit gegen auftretende Rohrkräfte
  • DIN / ASME – Flanschverbindungen - unterschiedlichste Medien und Temperaturbereiche
  • einseitiger Isolier- und Druckring – PO-isolierte Schraubenbolzen
Ein metallischer SW Verbindungen 5 Flanschisolierungssatz mit roten Dichtungen, blauen Hülsen, Schrauben und Muttern auf weißem Hintergrund.
Rote Metallscheiben und blaue Stangen mit Muttern aus SW Verbindungen 5, angeordnet auf weißem Hintergrund.

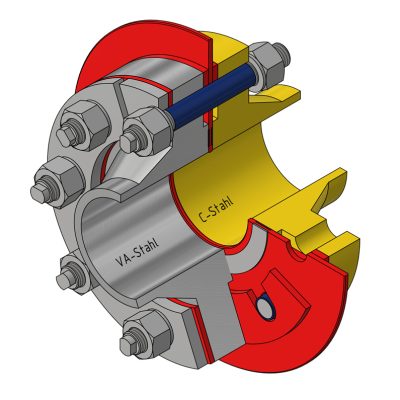

3D-Schnitt durch eine mechanische Kupplung mit Bolzen, mit SW Verbindungen 5, VA-Stahl und C-Stahl Teilen.
SW 5 B für glatte Dichtflächen

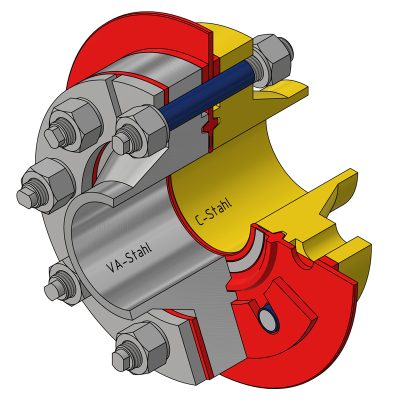

3D-Schnittdarstellung einer mechanischen Kupplung, mit SW Verbindungen 5 Schrauben, Muttern und beschrifteten Bauteilen.
SW 5 B für ASME RTJ Dichtflächen
