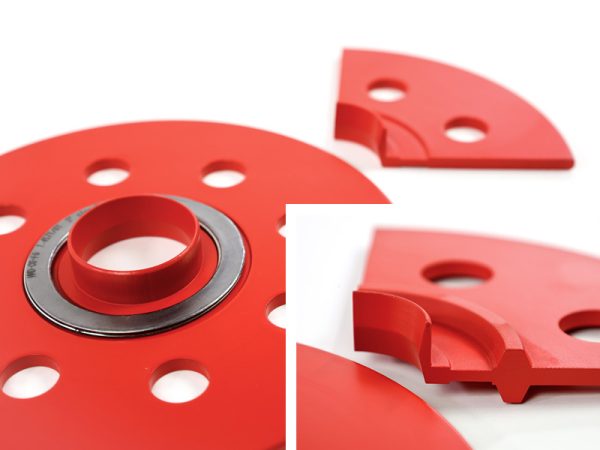

Nahaufnahme einer Isoliertrennstelle für KKS, mit rotem Flansch und Etikett, vor weißem Hintergrund.

ISOLIERFLANSCHVERBINDUNG TYP HP2 RF5 / RTJ5-KKS – TYP HP2 DIN5-KKS

Wirkungsvolle KKS-Trennung bei geringen Spaltmaßen zwischen den vorhandenen Vorschweißflanschen. Für ASME- und DIN-Flanschverbindungen! Isolierflanschverbindung 5 mm Baulänge – 100 % KKS-Schutz. Mit dieser, von ISOflanges zum Patent angemeldeten Ausführung, bieten wir Ihnen eine Lösung an, wenn keine 19 mm Standardeinbaulänge realisierbar ist.

Erfüllt alle Regelwerk-Anforderungen:
  • Nachrüsten einer Flanschverbindung zu einer vollwertigen Isoliertrennstelle für KKS
  • Umrüsten von einer „isolierenden“ Dichtung zu einer vollwertigen Isoliertrennstelle für KKS ohne Anpassung der Rohrformteile
  • erforderliche Baulänge von nur 5 mm, kein erhöhter Montageaufwand, bei einem Abstand der Dichtflächen von mind. 5 mm
  • regelwerkkonforme Isolierflanschverbindung erfüllt die Anforderungen für KKS-Systeme, durch Stutzen im Innendurchmesser – Funkenüberschlag wird wirkungsvoll verhindert
  • Fertigteilabnahme DIN EN 1594
  • Blockflanschverbindung
  • Dokumentation, mit Angabe der Drehmomente

Hinweis – diese Ausführung ist nicht für DIN-Flanschverbindungen realisierbar:

  • Ausreichende Höhe der Dichtleiste nicht sichergestellt, aufgrund von hohen Maßtoleranzen.
  • Funkenüberschlag im Bereich der Schraubenlöcher ist möglich.

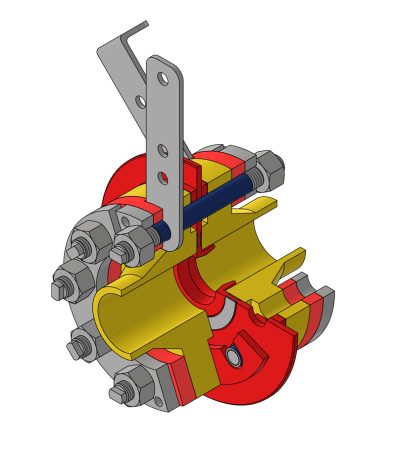

RF5-KKS

3D-CAD-Modell einer mechanischen Klemmvorrichtung mit Schrauben, Muttern und farbigen Bauteilen, teilweise zerlegt.

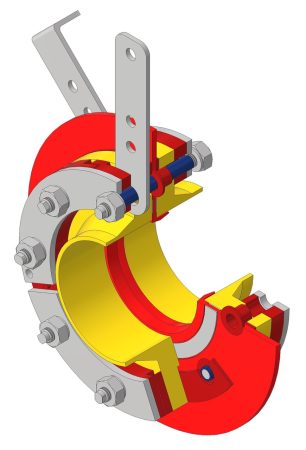

DIN5-KKS

3D-Rendering einer mechanischen Isolierflanschverbindung mit Bolzen, Halterungen und gelben und roten Innenteilen.

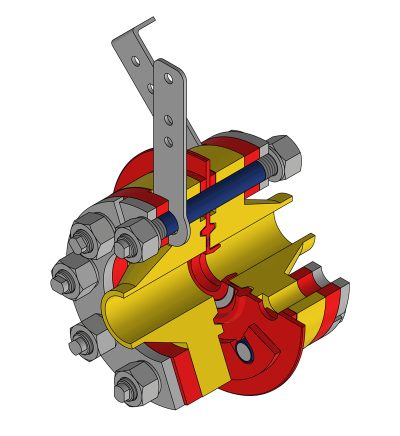

RTJ5-KKS

3D-Schnittdarstellung einer mechanischen Kupplung mit sichtbaren Schrauben, Muttern und Isoliertrennstelle für KKS.

ASME-SYSTEM

Nahaufnahme eines roten Isoliertrennstelle für KKS-Teils mit Löchern, Lager und einem detaillierten Ausschnitt.
